一、概述:

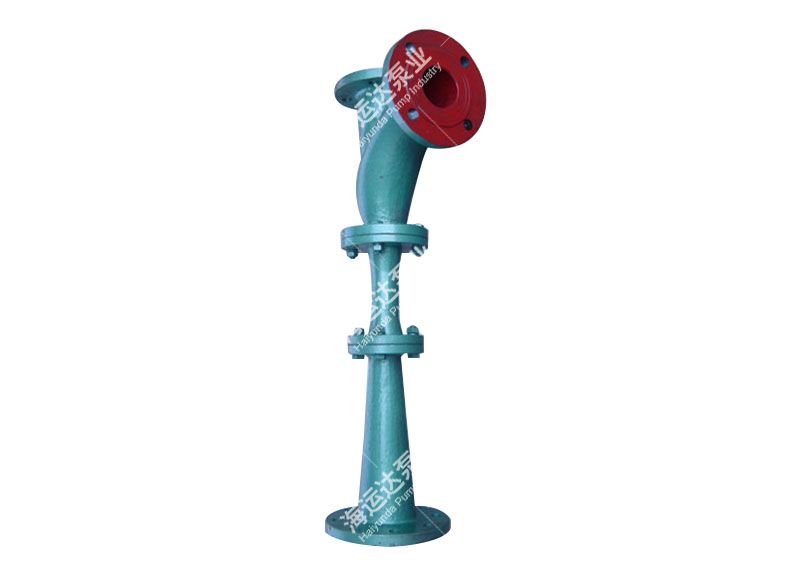

CPJ型喷射泵的吸入口、排出口和喷嘴均在同一轴线上，效率较高。工作水管弯曲呈J型，其法兰与吸入口、排出口法兰垂直，安装方便。无运动部件，使用命长。具有自吸功能,能连续稳定地工作。主要用于舰船排疏水系统,也可用于环保、化工、水利、建材等行业,进行抽排海淡水,混合液体、河道疏浚、输送粉体等。

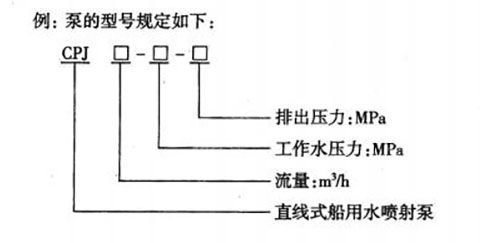

二、型号说明：

三、结构及原理说明：

主要零件说明

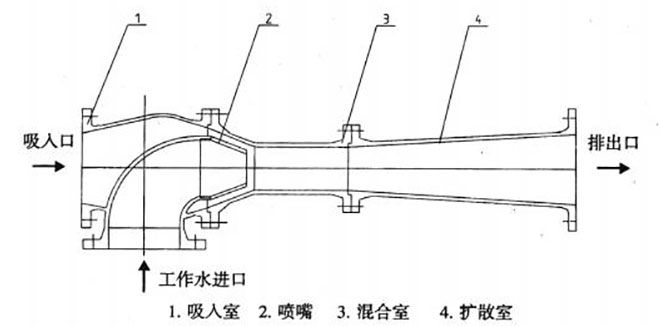

(1)水喷射泵由下列主要零件组成:

① 吸入室；② 喷嘴；③ 混合室； ④ 扩散室。

(2)喷嘴材料一般采用2CuAI9Mn2或不锈钢，吸入室、混合室和扩散室材料一般采用ZCuZn16Si4 或青铜，经加工后按规定的液压进行强度试验。

(3)水喷射泵其工作水进口、吸入口和排出口均采用船用法兰的形式。

2、工作原理

水喷射泵是依靠液体撞击来传递能量的。即：高压的工作水流经过喷嘴速度大大增加，形成高速水流射出，从而使压力降低。由于工作水的射流与空气之间的粘滞作用，高速水流把混合室进口处的空气带走,从而形成真空状态，在压差的作用下，被抽吸的水就被吸人。在混合室进口处被抽吸的水流与高速的工作水流开始混合，发生撞击，并进入混合室。这样,工作水流的速度降低，被抽吸水流的速度增加,两股水流的速度逐渐趋于一致。直至完全混合,而混合室内的压力逐渐上升。混合后的水流再流入扩散室,使速度能进一步转变为压力能,然后从扩散室出口排出。

四、使用及维护保养

1.工作过程

首先检查各管路系统的密封情况，然后将工作水管的阀门打开一点，使混合室内的空气带出去，再将吸入管路和工作水管上的阀门全部打开,使水喷射泵正常工作,再调至额定工况。

2.全面观察

(1)检查所有连接处的密封情况,工作时不得有渗漏现象。

(2)发现性能下降时，应检查吸入段各部分的密封情况，检查泵内部是否有杂物，垃圾积沉或堵塞以及喷嘴是否磨损。

3、保养

(1)水喷射泵在工作完毕后应关闭工作水泵和吸人管路上的阀门。

(2)水喷射泵停止工作后应注意内部的清洁情况,定期清除里面的泥污、盐类等沉积物及其它杂物。

(3)水喷射泵长期不工作时应进行油封。油封时必须将泵的各个零件擦干后，所有加工表面应涂上工业用凡士林，泵内非加工表面涂红丹漆,然后将水喷射泵进出口堵塞。拆封时取下泵进出口的堵塞物,用浸有煤油的棉纱将工业用凡士林擦净。
